Das Infill im 3D-Druck bestimmt Stabilität, Gewicht und Druckzeit Ihres Bauteils.
Beim 3D-Druck besteht ein Bauteil nicht immer vollständig aus massivem Material. Im Inneren wird häufig eine sogenannte Füllstruktur, das Infill, verwendet. Sie beeinflusst unter anderem das Gewicht, die Stabilität, die Druckzeit und den Materialverbrauch eines Bauteils.
Dabei gibt es nicht nur verschiedene Füllgrade, sondern auch zahlreiche unterschiedliche Infill-Muster. Von einfachen Linien und Gittern bis hin zu komplexen Strukturen wie Gyroid, 3D Honeycomb oder Hilbert Curve kann das Muster gezielt an den jeweiligen Einsatzzweck angepasst werden.
Was bedeutet Infill beim 3D-Druck?
Als Infill wird die Struktur im Inneren eines 3D-gedruckten Bauteils bezeichnet. Statt das gesamte Modell massiv zu drucken, wird der Innenraum mit einem bestimmten Muster gefüllt. Dadurch lässt sich das Verhältnis zwischen Materialeinsatz, Gewicht und Stabilität gezielt beeinflussen.
Der sogenannte Infill-Prozentsatz gibt dabei an, wie stark der Innenraum gefüllt wird. Ein Wert von 10 % bedeutet beispielsweise, dass das Innere deutlich stärker hohl ist als bei 50 % oder 80 % Infill.
Je höher der Infill-Anteil, desto mehr Material wird normalerweise benötigt und desto länger dauert der Druck. Gleichzeitig kann ein höherer Füllgrad die Stabilität und Steifigkeit des Bauteils erhöhen. Allerdings bedeutet mehr Infill nicht automatisch, dass ein Bauteil in jeder Hinsicht besser oder stabiler wird.
Mehr Infill ist nicht automatisch besser.
Entscheidend ist die richtige Kombination aus Infill-Muster, Füllgrad, Außenwänden und der Konstruktion des Bauteils.
Welcher Infill-Füllgrad ist sinnvoll?
Welcher Füllgrad sinnvoll ist, hängt stark vom jeweiligen Bauteil ab. Für dekorative Modelle oder Figuren reichen häufig niedrige Werte aus. Funktionelle Bauteile benötigen dagegen je nach Belastung einen höheren Füllgrad.
Als grobe Orientierung können beispielsweise 10–20 % für leichte und dekorative Bauteile, 20–40 % für viele Alltags- und Funktionsteile und höhere Werte für besonders belastete Bauteile interessant sein.
Bei sehr hohen Füllgraden sollte allerdings geprüft werden, ob zusätzliche Innenfüllung tatsächlich einen Vorteil bringt. In vielen Fällen können mehr Außenwände oder eine angepasste Konstruktion sinnvoller sein als einfach den Infill-Prozentsatz weiter zu erhöhen.
Infill-Muster – warum gibt es so viele verschiedene?
Die verschiedenen Muster verteilen das Material im Inneren des Bauteils auf unterschiedliche Weise. Dadurch entstehen Unterschiede bei Druckzeit, Materialverbrauch, Stabilität, Steifigkeit, Belastbarkeit und teilweise auch bei der Flexibilität.
Einige Muster sind besonders einfach und schnell zu drucken. Andere erzeugen komplexe dreidimensionale Strukturen, die Belastungen aus unterschiedlichen Richtungen besser verteilen können. Welches Muster am besten geeignet ist, hängt deshalb vom jeweiligen Anwendungsfall ab.

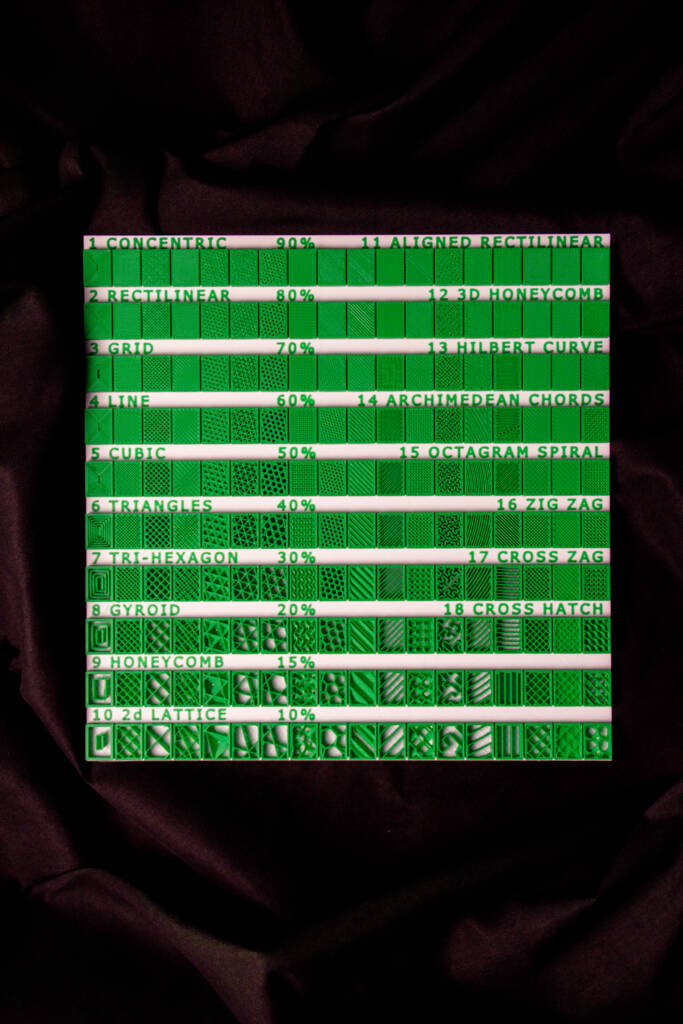

Die 18 Infill-Muster im Überblick
Bei RuckZuck 3D-Druck verwenden wir insgesamt 18 verschiedene Infill-Muster. Die folgende Übersicht erklärt die einzelnen Strukturen und zeigt, wofür sie besonders interessant sein können.
1. Concentric
Beim Muster Concentric verlaufen die Linien konzentrisch um die Außenkontur des Bauteils. Dadurch entsteht eine optisch interessante Struktur, die sich besonders für Modelle und Bauteile eignet, bei denen die Ausrichtung der Füllung eine Rolle spielt.
Concentric kann beispielsweise bei dekorativen Objekten interessant sein und erzeugt eine charakteristische Innenstruktur.
2. Rectilinear
Rectilinear ist ein klassisches Infill-Muster mit geradlinigen Bahnen. Es ist vergleichsweise einfach aufgebaut und bietet eine gute Grundlage für viele unterschiedliche Druckobjekte.
Das Muster eignet sich besonders für allgemeine Anwendungen, bei denen eine unkomplizierte und gleichmäßige Füllstruktur gewünscht ist.
3. Grid
Beim Grid-Muster entstehen sich kreuzende Linien und damit eine gitterartige Struktur. Dadurch wird das Material relativ gleichmäßig im Bauteil verteilt.
Grid ist eine vielseitige Wahl für zahlreiche Funktionsteile und eignet sich besonders dann, wenn eine einfache und gut verständliche Füllstruktur gefragt ist.
4. Line
Line verwendet im Wesentlichen parallel verlaufende Linien. Das Muster ist einfach aufgebaut und kann dadurch vergleichsweise schnell gedruckt werden.
Besonders für leichte Bauteile, Modelle und Drucke, bei denen es nicht auf maximale Stabilität ankommt, kann Line eine sinnvolle Wahl sein.
5. Cubic
Das Cubic-Muster erzeugt eine dreidimensionale Struktur aus ineinandergreifenden Linien. Dadurch wird das Material nicht nur in einer Ebene verteilt, sondern bildet eine räumliche Füllstruktur.
Cubic eignet sich besonders für Funktionsteile, bei denen eine gute Kombination aus Materialeinsatz und Stabilität gefragt ist.
6. Triangles
Wie der Name bereits vermuten lässt, basiert Triangles auf dreieckigen Strukturen. Dreiecke sind aus der Konstruktionstechnik bekannt, weil sie eine sehr stabile geometrische Grundform darstellen.
Das Muster kann deshalb interessant sein, wenn eine steife und strukturierte Innenfüllung benötigt wird.
7. Tri-Hexagon
Tri-Hexagon kombiniert dreieckige und sechseckige Strukturen zu einem regelmäßigen Muster. Dadurch entsteht eine komplexere Füllung als bei einfachen Linien oder Gittern.
Das Muster eignet sich für verschiedene Funktionsteile und kann eine interessante Alternative zu klassischen Gitterstrukturen darstellen.
8. Gyroid
Gyroid gehört zu den bekanntesten modernen Infill-Mustern. Die geschwungenen, dreidimensionalen Bahnen erzeugen eine kontinuierliche Struktur ohne viele harte Richtungswechsel.
Gyroid ist besonders interessant, wenn eine ausgewogene Kombination aus Stabilität, Gewicht und Materialeinsatz gewünscht ist. Durch seine räumliche Struktur kann es außerdem für Bauteile interessant sein, die Belastungen aus unterschiedlichen Richtungen aufnehmen müssen.
9. Honeycomb
Honeycomb basiert auf einer sechseckigen Wabenstruktur. Die Form erinnert an natürliche Waben und ermöglicht eine effiziente Verteilung des Materials.
Das Muster eignet sich besonders für Bauteile, bei denen eine gute Steifigkeit bei vergleichsweise geringem Materialeinsatz gewünscht ist.
10. 2D Lattice
Bei 2D Lattice entsteht eine regelmäßige Gitterstruktur innerhalb des Bauteils. Die Struktur wirkt leicht und technisch und kann für viele unterschiedliche Modelle und Funktionsteile eingesetzt werden.
2D Lattice ist besonders interessant, wenn eine definierte und gleichmäßige Innenstruktur benötigt wird.
11. Aligned Rectilinear
Aligned Rectilinear basiert auf geraden Linien, die gezielt ausgerichtet werden. Dadurch lässt sich die Richtung der Füllstruktur besser kontrollieren.
Das kann insbesondere dann interessant sein, wenn die Belastungsrichtung eines Bauteils bekannt ist und die Füllstruktur entsprechend ausgerichtet werden soll.
12. 3D Honeycomb
3D Honeycomb erweitert das Prinzip der klassischen Wabenstruktur um eine dreidimensionale Anordnung. Dadurch entsteht eine räumliche Füllstruktur, die das Bauteil in mehreren Richtungen unterstützt.
Das Muster kann für anspruchsvollere Funktionsteile interessant sein, bei denen eine räumlich verteilte Innenstruktur gewünscht ist.
13. Hilbert Curve
Die Hilbert Curve erzeugt eine komplexe, ineinander verlaufende Linienstruktur. Das Muster wirkt besonders technisch und unterscheidet sich deutlich von klassischen geraden Infill-Linien.
Es kann für dekorative Modelle ebenso interessant sein wie für spezielle Funktionsteile, bei denen eine ungewöhnliche Innenstruktur gewünscht ist.
14. Archimedean Chords
Archimedean Chords verwendet geschwungene und wiederkehrende Strukturen, die auf mathematischen Kurven basieren. Dadurch entsteht ein besonders gleichmäßiges und technisch wirkendes Muster.
Es eignet sich vor allem für Anwendungen, bei denen eine alternative Füllstruktur zu klassischen Linien- oder Gittermustern interessant ist.
15. Octagram Spiral
Das Octagram Spiral-Muster erzeugt eine spiralförmige Struktur mit wiederkehrenden geometrischen Formen. Dadurch entsteht ein auffälliges und zugleich technisch wirkendes Infill.
Besonders bei sichtbaren oder dekorativen Bauteilen kann dieses Muster interessant sein, wenn auch das Innere des Modells eine besondere Struktur erhalten soll.
16. Zig Zag
Zig Zag besteht aus einer kontinuierlich verlaufenden, zickzackförmigen Linie. Durch den vergleichsweise einfachen Aufbau kann das Muster für leichte und schnell zu druckende Bauteile interessant sein.
Es eignet sich insbesondere für Modelle und Anwendungen, bei denen kein besonders komplexes dreidimensionales Infill erforderlich ist.
17. Cross Zag
Cross Zag kombiniert zickzackförmige Strukturen mit sich kreuzenden Bahnen. Dadurch entsteht eine stärker vernetzte Füllung als beim einfachen Zig-Zag-Muster.
Das Muster kann für verschiedene Funktionsteile und Modelle eingesetzt werden und bietet eine interessante Alternative zu klassischen Gitterstrukturen.
18. Cross Hatch
Cross Hatch erzeugt eine Kreuzgitterstruktur mit sich überlagernden Linien. Dadurch entsteht eine regelmäßige und gut verteilte Innenfüllung.
Das Muster eignet sich für zahlreiche allgemeine Anwendungen und kann eine gute Alternative zu einfachen Grid- oder Line-Strukturen sein.
Welches Infill-Muster ist das beste?
Ein grundsätzlich „bestes“ Infill-Muster gibt es nicht. Die optimale Wahl hängt davon ab, was das fertige Bauteil leisten soll. Für ein dekoratives Modell gelten andere Anforderungen als für eine Halterung, ein Gehäuse oder ein mechanisch belastetes Bauteil.
Auch die Belastungsrichtung spielt eine Rolle. Wird ein Bauteil hauptsächlich in eine bestimmte Richtung belastet, kann ein entsprechend ausgerichtetes Infill sinnvoll sein. Bei Belastungen aus mehreren Richtungen können dreidimensionale Muster wie Gyroid oder Cubic interessant sein.
Das Infill muss zum Bauteil passen.
Füllgrad, Muster, Außenwände und Material sollten immer gemeinsam betrachtet werden.
Schnelle Orientierung
Leichte Modelle und Dekoration: Ein einfaches Muster wie Line, Rectilinear oder Zig Zag kann häufig vollkommen ausreichend sein.
Allgemeine Funktionsteile: Grid, Cubic, Triangles oder Honeycomb bieten interessante Möglichkeiten für eine stabile Innenstruktur.
Belastungen aus mehreren Richtungen: Dreidimensionale Muster wie Gyroid oder 3D Honeycomb können für bestimmte Anwendungen interessant sein.
Besondere Optik: Concentric, Hilbert Curve, Archimedean Chords oder Octagram Spiral erzeugen charakteristische Strukturen.
Definierte Ausrichtung: Aligned Rectilinear kann interessant sein, wenn die Richtung der Füllstruktur gezielt angepasst werden soll.
Infill-Muster im Überblick
Die folgende Übersicht dient Ihnen als schnelle Orientierung. Die tatsächlichen Eigenschaften können je nach Füllgrad, Material, Druckrichtung, Außenwänden und den verwendeten Druckparametern variieren.
| Infill-Muster | Struktur | Geeignet für | Besonderheit |
|---|---|---|---|
| Concentric | Konzentrisch | Modelle, Deko | Optisch interessante Linienführung |
| Rectilinear | Gerade Linien | Allgemeine Anwendungen | Einfach und vielseitig |
| Grid | Gitter | Funktionsteile | Gleichmäßige Struktur |
| Line | Parallele Linien | Leichte Bauteile | Einfach und schnell |
| Cubic | 3D-Struktur | Funktionsteile | Räumliche Füllung |
| Triangles | Dreiecke | Stabile Bauteile | Steife geometrische Struktur |
| Tri-Hexagon | Dreieck / Sechseck | Funktionsteile | Komplexe Gitterstruktur |
| Gyroid | Geschwungen, 3D | Funktionsteile | Gute räumliche Vernetzung |
| Honeycomb | Waben | Stabile Bauteile | Effiziente Wabenstruktur |
| 2D Lattice | Gitter | Modelle, Funktionsteile | Regelmäßige Struktur |
| Aligned Rectilinear | Ausgerichtete Linien | Belastete Bauteile | Gezielte Ausrichtung |
| 3D Honeycomb | 3D-Waben | Technische Bauteile | Räumliche Struktur |
| Hilbert Curve | Komplexe Kurve | Modelle, Spezialanwendungen | Ungewöhnliche Linienführung |
| Archimedean Chords | Geschwungene Linien | Modelle, Funktionsteile | Mathematische Struktur |
| Octagram Spiral | Spiralstruktur | Deko, Modelle | Auffällige Optik |
| Zig Zag | Zickzack | Leichte Bauteile | Einfacher Aufbau |
| Cross Zag | Kreuzendes Zickzack | Funktionsteile | Vernetzte Struktur |
| Cross Hatch | Kreuzgitter | Allgemeine Anwendungen | Regelmäßige Kreuzstruktur |
Wichtig: Die Eigenschaften eines Infill-Musters lassen sich nicht unabhängig vom restlichen Druck betrachten. Material, Füllgrad, Anzahl der Außenwände, Druckrichtung, Schichthöhe und die Konstruktion des Bauteils haben ebenfalls einen großen Einfluss auf das Ergebnis.
Infill ist mehr als nur „Füllmaterial“
Das richtige Infill kann dabei helfen, ein Bauteil leichter, stabiler oder materialeffizienter zu gestalten. Gleichzeitig muss nicht jedes Modell mit einem hohen Füllgrad gedruckt werden. Gerade bei größeren Objekten kann eine gut gewählte Innenstruktur erheblich Material und Druckzeit sparen.
Bei ruckzuck3ddruck betrachten wir deshalb nicht nur das Infill isoliert. Wir wählen Material, Füllgrad, Muster und weitere Druckparameter passend zum jeweiligen Bauteil und dessen Einsatzzweck.
Wenn Sie beispielsweise eine Halterung, ein Gehäuse, ein Ersatzteil oder ein individuelles Funktionsteil benötigen, können wir die Druckeinstellungen entsprechend auf die gewünschte Anwendung abstimmen.
Die richtige Einstellung ist nicht die mit dem meisten Material – sondern die, die für Ihre Anwendung das beste Verhältnis aus Stabilität, Gewicht, Druckzeit und Materialverbrauch bietet.
